HJD-A1 MÁY IN LƯỚI TỰ ĐỘNG OVAL ( CÓ THỂ VAY)

băng hình

Đặc trưng:

1、Driver máy chủ(nhãn hiệu : XINJIE) lợi thế thương hiệu: chương trình đôi, ưu điểm : khung lưới, điều chỉnh khung in, tiết kiệm 1/2, trải vải thu vải chỉ cần 1 người.

2、Giao diện đa chức năng, mỗi đầu in có thể hoạt động độc lập

3、Đi kèm với thanh kết nối vòng đồng bôi nhớt bên trong

4、Đường ray dẫn hướng in hình chữ T, giảm tiếng ồn

5、Bình chứa khí được trang bị dưới mỗi đầu máy

6、Kẹp gạt bằng khí nén, khóa chặt dao gạt và dao hồi tang tốc độ, hiệu quả hơn, tiết kiệm thời gian, độ xiết và giãn ốc ổn định , đều hơn.

7、Mỗi đầu máy được khóa an toàn, không bị bung, an toàn đáng tin và dễ vận hành.

8、Toàn bộ kết cấu là khung thép: vật tư đầy đủ, độ dày tang, độ bền kiên cố, chịu tải tốt.

9、Có thể thay đổi linh hoạt bàn in, nhiều công dụng, có thể thay đổi thành phẩm hoạt bán thành phẩm, không thay đổi thao tác, không thay đội mặt phẳng, nhanh chóng vài giây, không cần dừng máy, thay bàn thay trải vải, thu vải đơn giản.

10、thiết kế nhân bản có thể đứng một người bên trong máy (bản in lớn )

11、đặc điểm của bàn in nhôm lỗ rỗng bên trong : nhẹ, phối hợp với giá đỡ bàn in loại mới, Có thể giảm tải chuyển động của bàn in một cách hiệu quả, làm cho máy ổn định hơn, bàn in xoay nhanh hơn, Có thể tăng sản lượng lên 20%, nhiệt độ tang – giảm nhanh.

12、Bóng sấy hình chữ S , tiết kiệm 40% điện năng

Chi tiết hình ảnh

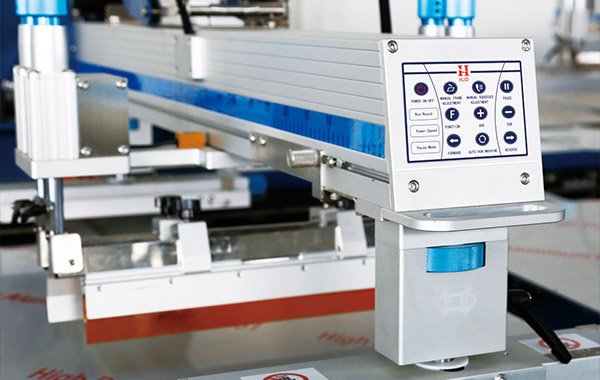

Giao diện đa chức năng

Yadeke/xilanh tay gạt in airtac

Yadeke xilanh định vị airtac

vòng bi đường rây tròn

cảm biến YangMing Đài Loan

mắt xích nguồn gốc Đài Loan

định vị hình tam giác

Động cơ servo chủ Xinje

Động cơ servo tay gạt in Xinjeเ

Bảng thông số

THÔNG SỐ MÁY IN OVAL (PHIÊN BẢN MỚI, BÀN IN TIÊU CHUẨN)

HẠNG MỤC	unit ĐƠN VỊ	2S	4S	6S	8S	10S	12S	14S	16S	18S	20S	22S	24S	26S	28S
SỐ LƯỢNG BÀN IN	块(piece)	10	16	22	28	34	40	46	52	58	64	70	76	82	88
SỐ LƯỢNG ĐẦU IN	色(color)	2	4	6	8	10	12	14	16	18	20	22	24	26	28
DIỆN TÍCH BÀN IN	厘米（cm）	6386.5（diện tích hình in：6070）
KHUNG IN LỚN NHẤT	厘米（cm）	kích thước ngoài:rộng 72*dài102
KHUNG IN NHỎ NHẤT	厘米（cm）	kích thước ngoài:rộng 52*dài50
CHIỀU DÀI MÁY	厘米（cm）		712	935	1158	1381	1604	1827	2050	2273	2496	2719	2942	3165	3388
CHIỀU RỘNG MÁY	厘米（cm）	330（không bao gồm máy sấy）
CHIỀU CAO MÁY	厘米（cm）	156
BỘ PHẬN CÓ KÍCH THƯỚC LỚN NHẤT	厘米（cm）		271150156
BỘ PHẬN CÓ TRỌNG LƯỢNG NẶNG NHẤT	千克（kg)		420
TRỌNG LƯỢNG MÁY	千克（kg)		1828	2583	3338	4093	4848	5603	6358	7113	7868	8623	9378	10133	10888
CÔNG SUẤT KHÍ	米3/分钟（m3/minute)	0.05	0.1	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5	0.55	0.6	0.65	0.7
THÔNG SỐ LỰC ÉP KHÍ		0.6Mpa/0.8Mpa（buột phải thông qua sấy và lọc của máy nén khí）
DRIVER ĐẦU MÁY IN	瓦（W）	động cơ servo 400W
TỔNG CÔNG SUẤT TIÊU THỤ	千瓦/小时（KW/hour)	2.7	3.5	4.3	5.2	5.9	6.7	7.5	8.5	9.8	10.6	11.4	12.2	13	13.8
THAM SỐ ĐIỆN		三相380V/50HZ（Three phase 380V/50HZ)
CÔNG SUẤT TỐI ĐA	件/小时（pieces/hour)	700-800
KÍCH THƯỚC DAO GẠT	厘米（cm）	60，55，50，45，40，35，30，25，20（theo quy cách chuẩn 45）
KÍCH THƯỚC DAO HỒI	厘米（cm）	61，56，51，46，41，36，31，26，21（theo quy cách chuẩn 46）
không có bộ chuyển động mắt xích , sai số ±0.02mm

THÔNG SỐ MÁY IN OVAL (PHIÊN BẢN MỚI, BÀN IN LỚN)

HẠNG MỤC	ĐƠN VỊ	2S	4S	6S	8S	10S	12S	14S	16S	18S	20S	22S	24S
SỐ LƯỢNG BÀN IN	块(piece)	12	18	24	30	36	42	48	54	60	66	72	78
SỐ LƯỢNG ĐẦU IN	色(color)	2	4	6	8	10	12	14	16	18	20	22	24
DIỆN TÍCH BÀN IN	厘米（cm）	70105（diện tích hình in：6790）
KHUNG IN LỚN NHẤT	厘米（cm）	kích thước ngoài:rộng 80*dài118
KHUNG IN NHỎ NHẤT	厘米（cm）	kích thước ngoài : rộng 52*dài50
CHIỀU DÀI MÁY	厘米（cm）	648	894	1140	1386	1632	1878	2124	2370	2616	2862	3108	3354
CHIỀU RỘNG MÁY	厘米（cm）	367（không bao gồm máy sấy）
CHIỀU CAO MÁY	厘米（cm）	161
BỘ PHẬN CÓ KÍCH THƯỚC LỚN NHẤT	厘米（cm）	246150161
BỘ PHẬN CÓ TRỌNG LƯỢNG NẶNG NHẤT	千克（kg)	480
TRỌNG LƯỢNG MÁY	千克（kg)	1650	2495	3340	4185	5030	5875	6720	7565	8410	9255	10100	10945
CÔNG SUẤT KHÍ	米3/分钟（m3/minute)	0.05	0.1	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5	0.55	0.6
THÔNG SỐ LỰC ÉP KHÍ		0.6Mpa/0.8Mpa（buột phải thông qua sấy và lọc của máy nén khí）
DRIVER ĐẦU MÁY IN	瓦（W）	động cơ servo 400W
TỔNG CÔNG SUẤT TIÊU THỤ	千瓦/小时（KW/hour)	2.7	3.5	4.3	5.2	5.9	6.7	7.5	8.5	9.8	10.6	11.4	12.2
THAM SỐ ĐIỆN		三相380V/50HZ（Three phase 380V/50HZ)
CÔNG SUẤT TỐI ĐA	件/小时（pieces/hour)	700-800
KÍCH THƯỚC DAO GẠT	厘米（cm）	67，60，55，50，45，40，35，30，25，20（theo quy cách chuẩn 60）
KÍCH THƯỚC DAO HỒI	厘米（cm）	68，61，56，51，46，41，36，31，26，21（theo quy cách chuẩn 61）
không có bộ chuyển động mắt xích , sai số ±0.02mm

THÔNG SỐ MÁY IN OVAL (PHIÊN BẢN MỚI, BÀN IN LỚN THEO ĐẶT HÀNG)

HẠNG MỤC	单位	2S	4S	6S	8S	10S	12S	14S	16S	18S	20S	22S
SỐ LƯỢNG BÀN IN	块(piece)	12	18	24	30	36	42	48	54	60	66	72
SỐ LƯỢNG ĐẦU IN	色(color)	2	4	6	8	10	12	14	16	18	20	22
DIỆN TÍCH BÀN IN	厘米（cm）	95130（diện tích hình in：92115）
KHUNG IN LỚN NHẤT	厘米（cm）	kích thước ngoài:rộng 80*dài118
KHUNG IN NHỎ NHẤT	厘米（cm）	kích thước ngoài : rộng 52*dài50
CHIỀU DÀI MÁY	厘米（cm）	748	1046	1344	1642	1940	2238	2536	2834	3132	3430	3728
CHIỀU RỘNG MÁY	厘米（cm）	403（không bao gồm máy sấy）
CHIỀU CAO MÁY	厘米（cm）	161
BỘ PHẬN CÓ KÍCH THƯỚC LỚN NHẤT	厘米（cm）	298182161
BỘ PHẬN CÓ TRỌNG LƯỢNG NẶNG NHẤT	千克（kg)	595
TRỌNG LƯỢNG MÁY	千克（kg)	2130	3160	4190	5220	6250	7280	8310	9340	10370	11400	12430
CÔNG SUẤT KHÍ	米3/分钟（m3/minute)	0.05	0.1	0.15	0.2	0.25	0.3	0.35	0.4	0.45	0.5	0.55
THÔNG SỐ LỰC ÉP KHÍ		0.6Mpa/0.8Mpa（buột phải thông qua sấy và lọc của máy nén khí）
DRIVER ĐẦU MÁY IN	瓦（W）	động cơ servo 400W
TỔNG CÔNG SUẤT TIÊU THỤ	千瓦/小时（KW/hour)	2.7	3.5	4.3	5.2	5.9	6.7	7.5	8.5	9.8	10.6	11.4
THAM SỐ ĐIỆN		三相380V/50HZ（Three phase 380V/50HZ)
CÔNG SUẤT TỐI ĐA	件/小时（pieces/hour)	700-800
KÍCH THƯỚC DAO GẠT	厘米（cm）	92,85,80，75,70,67，60，55，50，45，40，35，30，25，20（theo quy cách chuẩn 67）
KÍCH THƯỚC DAO HỒI	厘米（cm）	93,86,81，76,71,68，61，56，51，46，41，36，31，26，21（theo quy cách chuẩn 68）
không có bộ chuyển động mắt xích , sai số ±0.02mm
